Le but, disposer d'une antenne bi-bande V/U en
polarisation verticale pour pouvoir activer
les relais transparents de l'ARRA avec peu de puissance et un
bon rendement.
En partant du principe qu'un doublet demi-onde,
en polarisation verticale, peut, s'il est taillée sur le 2m,
fonctionner également sur le 70cm ! Cette solution est envisageable,
mais après une première simulation, cette option n'est pas viable,
en effet, l'écart entre les fréquences est trop grand et le ROS
reste trop élevé en UHF.

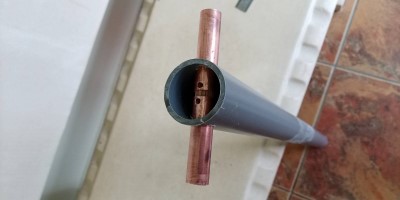

Mon idée alors, tenter d'accoupler les 2 dipôles
VHF et UHF, disposés verticalement, par une ligne d'alimentation
horizontale commune.

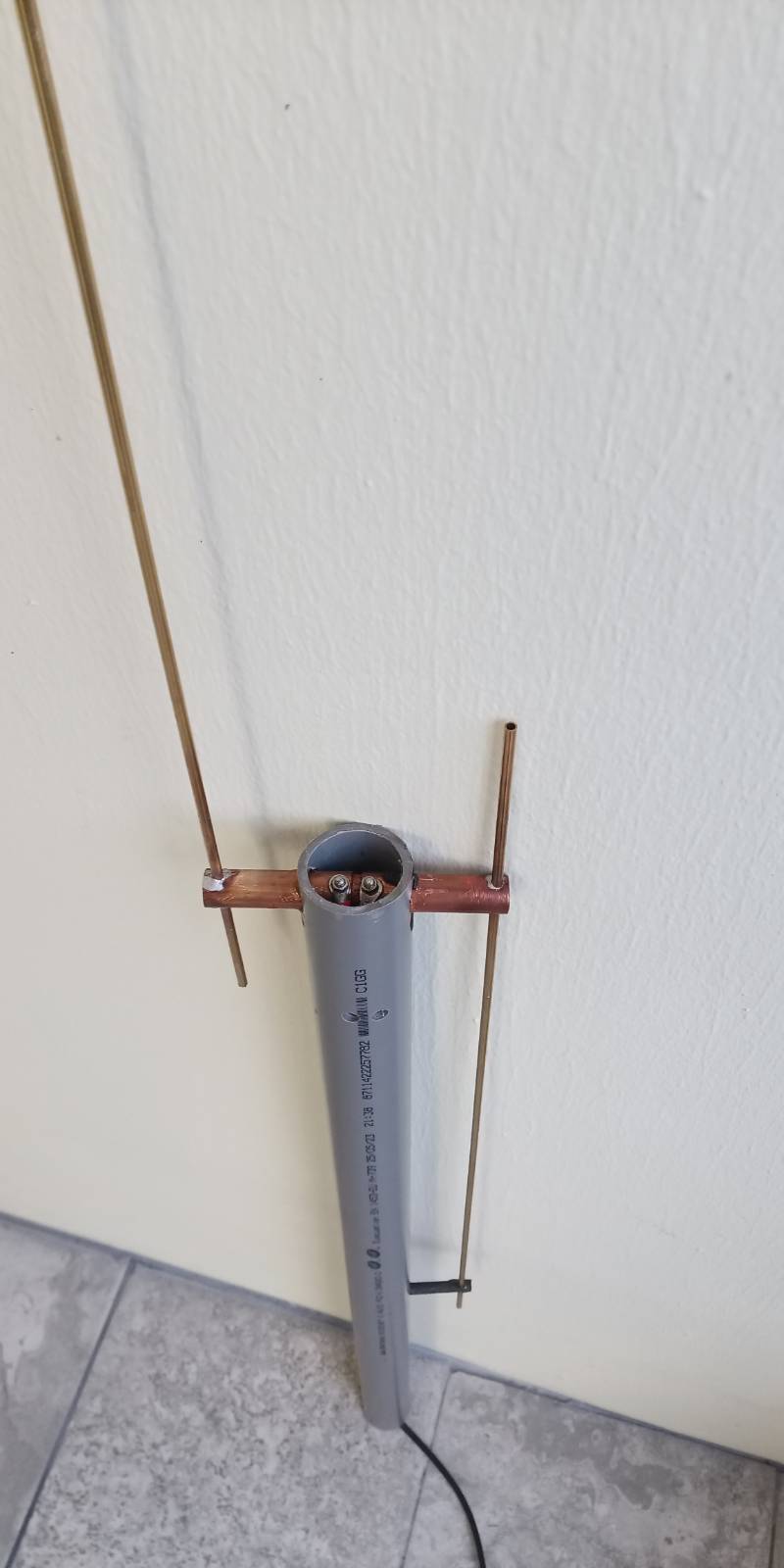

Bi by FR5EC - Crédit image FR5EC
Les calculs seront fait à partir des fréquences
du relais que vous aller utiliser.
Chez moi, il s'agit du relais du Port : 145.25 Mhz et 435.1 Mhz.

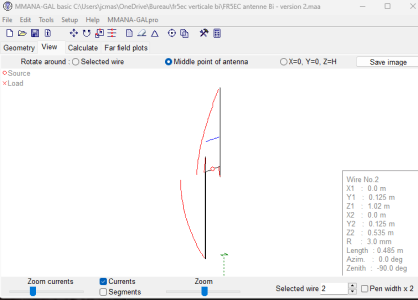

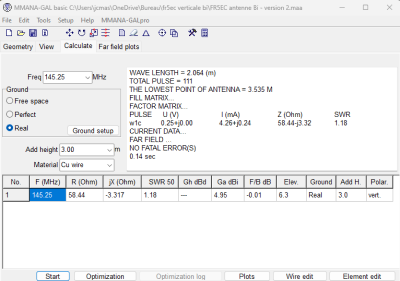

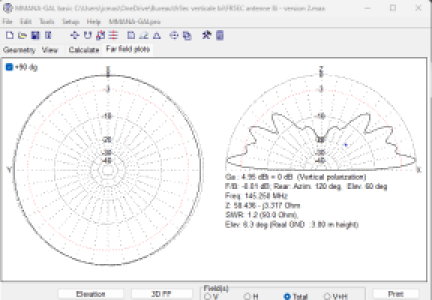

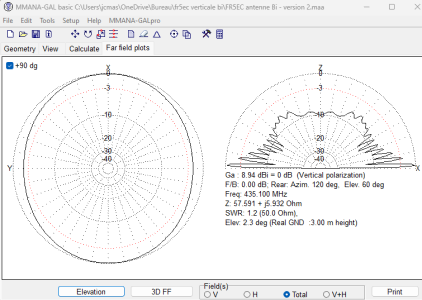

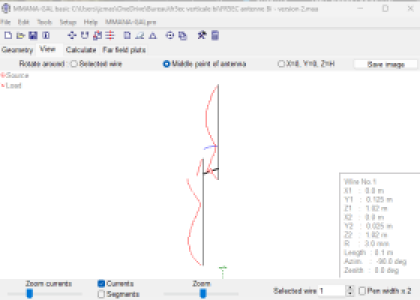

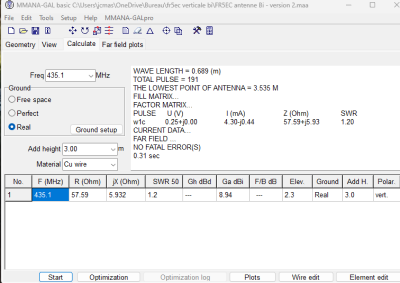

J'utilise MMANA pour mes simulations.
Vous pouvez télécharger le logiciel sur le site web de l'auteur :
-
Download MMANA-GAL basic version 3,28
MB (3.440.290 bytes), current version 3.5.3.82. If
you want to make basic MMANA-GAL available from your website,
please not copies install file, but use download link above.
