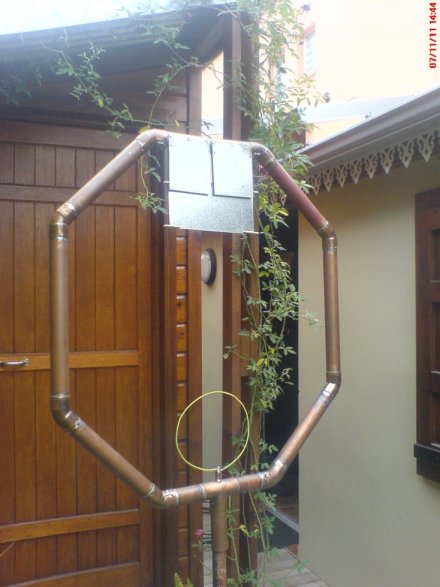

Ma version 1 avec CV
homemade
Opening:
What fun! Have a compact antenna, but
that really works! Build my own antenna. Improve performance but not before
you understand how it works?
Liminaire :
L'envie de me faire plaisir avant tout ! Disposer d'une antenne compacte
mais qui rayonne vraiment ! Concevoir l'antenne et la construire mais pas
avant d'avoir compris comment elle marche et quel est son rendement par
rapport au doublet ISO de référence...
1. Mes acquits (au fil des années) :
How it works? Fundamentals. Choice
of materials, the form factor of the antenna, its power ...
1.1. La boucle :
On peut dire que l'antenne cadre
magnétique, s'apparente à un circuit accordé de dimensions
respectables... ce qui permet au moins de faire l'économie d'une boîte d'accord, hi ! Son indice
de forme est idéalement - d'après la littérature - de forme circulaire.
Cependant, le cadre peut prendre une forme octogonale, hexagonale, carrée, ou même rectangulaire voire triangulaire suivant l'humeur !
lol
Il faut savoir que le rendement de l'aérien de forme circulaire est de
10% supérieur au carré (pour un périmètre identique). Il ne faut pas négliger
cela, quand on sait que le rendement de cet aérien est inférieur au doublet
demi onde de référence de 3 % à 30 % selon la fréquence.
Règle :
Le périmètre doit être inférieur à 1/3 donde de la fréquence la plus élevée !
1.2. Le condensateur variable :
 Attention
il doit être à fort isolement... les valeurs courantes avec 100 W en émission, varient de 2.9 kV
à 4.7 kV entre respectivement 28 et 14
Mhz.
Un espacement de 5 à 6 mm sera donc plus que suffisant entre les
lames du condensateur à air !
Dans le commerce c'est très cher, il va
bien falloir trouver une solution...
NB : Pour des règles de sécurités élémentaires, veillez à ce que l'aérien
soit installé dans un périmètre inaccessible aux enfants et aux animaux
domestiques !
Il est possible de construire votre propre condensateur variable :
calcul
d'un condensateur
1.3. L'alimentation en 50 ohms :

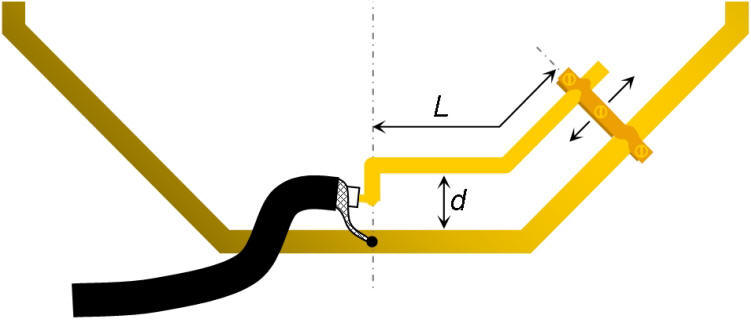

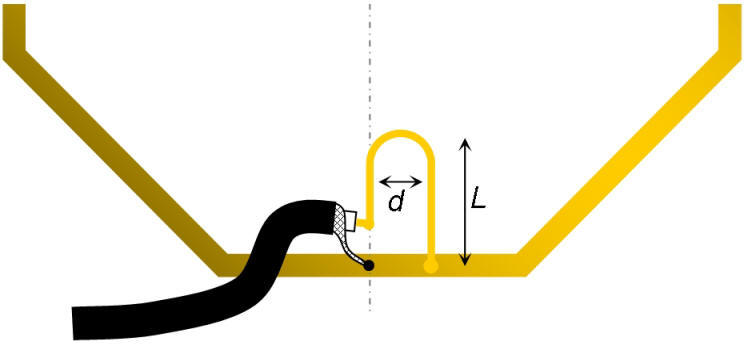

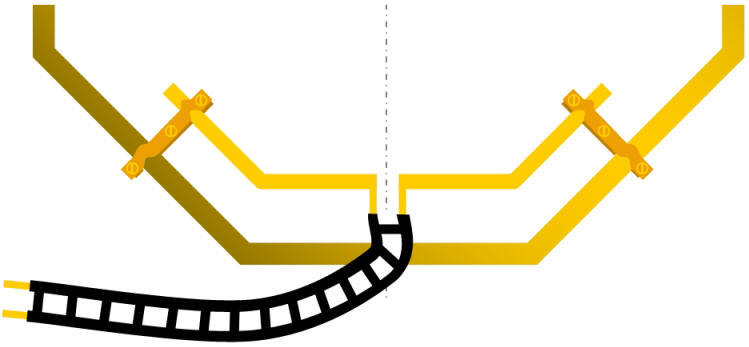

- soit par un
gamma match, ou delta match :
Crédit photos et shémas
NB :
"Le couplage par gamma match est une solution séduisante mais
qui se révèle moins pratique pour les réglages du ROS et apparemment moins
favorable pour la résistance au bruit que le couplage magnétique par une spire."
ici, voir mes sources et d'autres solutions à explorer ?

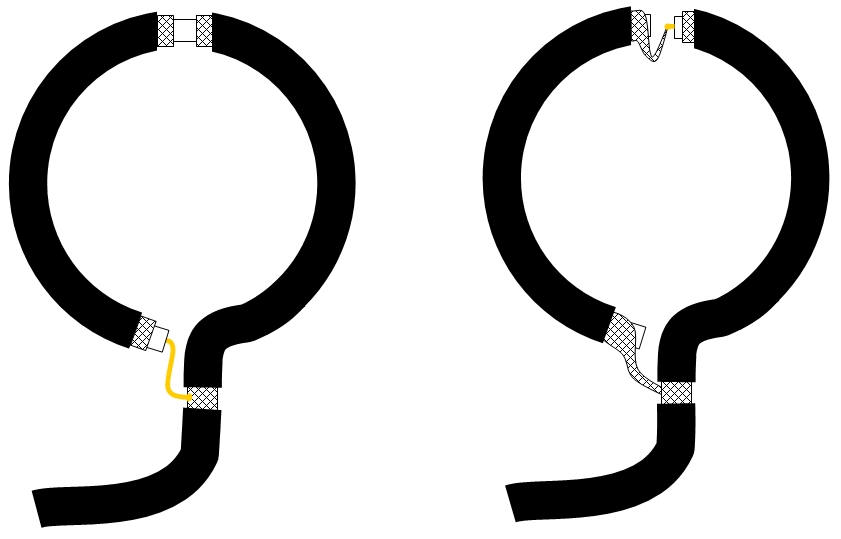

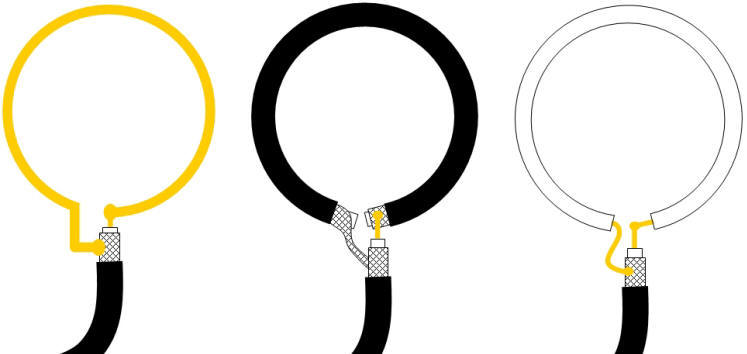

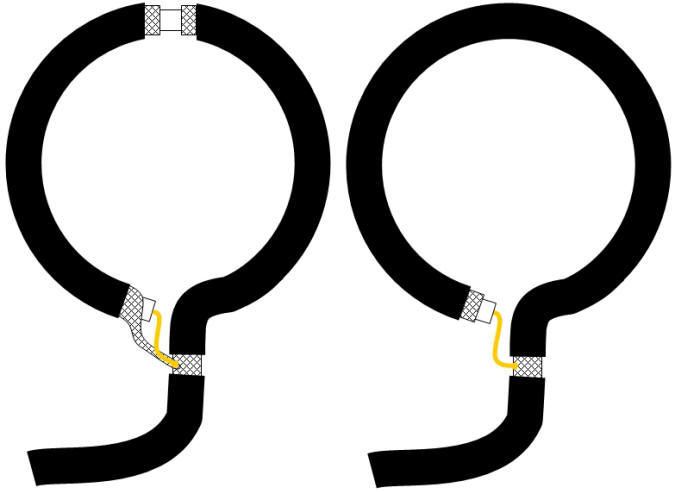

- soit par une
boucle de couplage :

Crédit photos et shémas
NB : Pour une boucle de couplage le
diamètre est égal à 1/5 du diamètre de la grande boucle, (dans mon cas
diamètre de la petite boucle 1/5 = 0.2 m en fil électrique de 2mm carré ou plutôt... la
partie centrale du coaxial

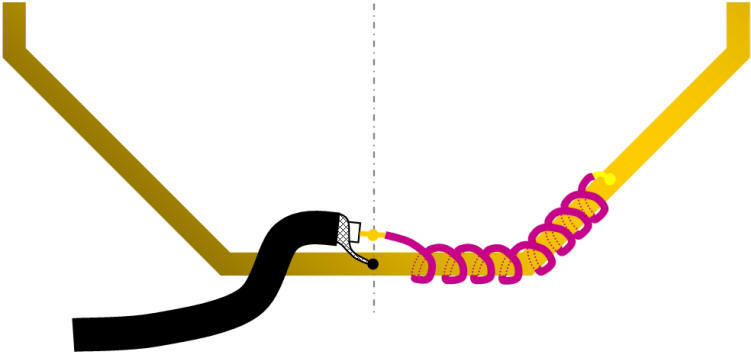

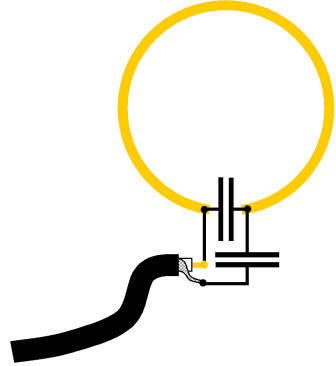

- Mais beaucoup d'autres
solutions restent expérimenter...


Crédit photos et shémas, cliquez sur le lien

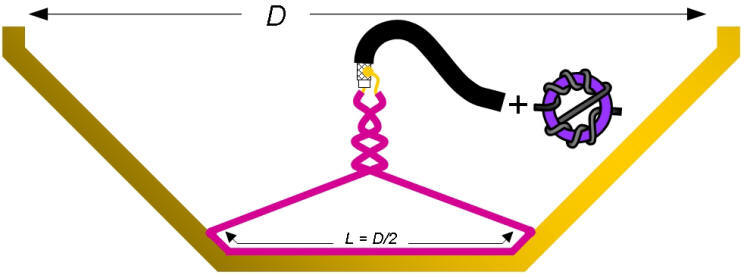

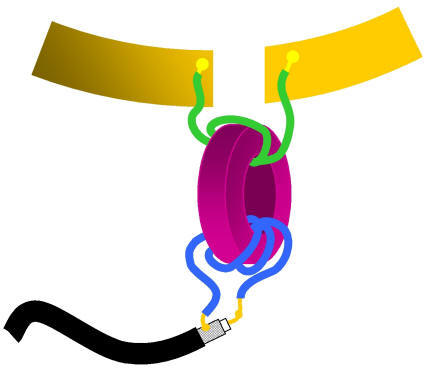

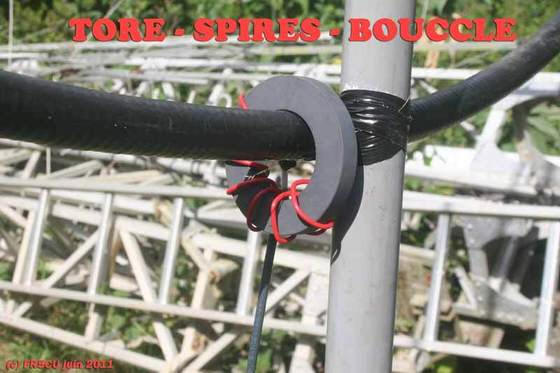

Mon ami FR5CU a choisi de
s'alimenter autrement... lol
Commentaires d'Alain : "Le tore T200 (ou équivalent
HF), te permet d'avoir un couplage plus serré donc un coefficient de qualité
élevé.. C'est plus simple et très stable comme construction.
Par contre, si tu souhaite couvrir une grande portion de fréquence,
il faut faire varier le nombre de spires ou avoir des prises
intermédiaires..."
Alain m'a fait part également d'une de ses
sources d'inspiration principale, à mon tour de vous en faire
profiter...
Visitez le
site de : Alain Orré FR5CU
1.4. Quelques informations
indispensables :
1.4.1.

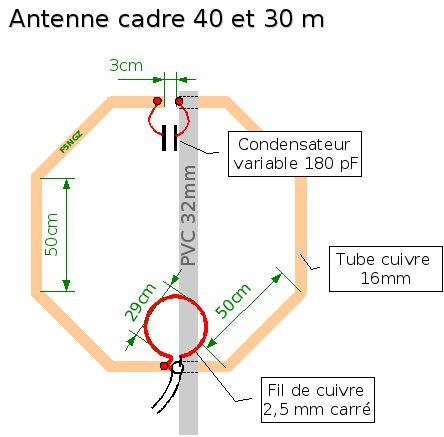

... pour les bandes basses par F5NGZ
1.5. Ce qu'il faut
connaître encore :
-
Cet aérien ne génère, en
principe,
pas de QRM TV !
-
Contre toute logique, le
rayonnement est bi directionnel et
parallèle au plan du cadre si ce dernier est vertical.
-
Si le plan de l'antenne est
horizontal, celle-ci devient omnidirectionnelle
avec théoriquement un
angle de départ très bas, ce qui est favorable pour le DX
-
pas besoin de radians ni de
contrepoids encombrant !
-
Approche plus théorique
-
http://wsw.vss.pl/lf/10.pdf
http://www.standpipe.com/w2bri/software.htm
http://www.dl0hst.de/magnetlooprechner.htm
1.6. Fondamental :
Quatre remarques
fondamentales pour réussir votre antenne :
-
choisir un
tube de gros diamètre !
-
alimenter
l'aérien par l'intermédiaire d'une
boucle de couplage !
-
réaliser votre
antenne en cuivre !
-
choisir (si
c'est possible) un cadre rond !
NB : Pour un cadre
de 0.9 m de diamètre le rendement global de l'antenne
(par rapport à un doublet de
référence) sera fonction non seulement du diamètre du tube
utilisé mais aussi de la
matière du tube...
par exemple, sur 14
Mhz avec 100 W :
Ci-dessous une approche
très intéressante sur le sujet...
Diamètre du tube
en
mm |
Rendement en %
par rapport au doublet |
| tube de
cuivre |
tube
d'aluminium |
| 14 |
45.9 |
24.6 |
| 20 |
54.8 |
31.8 |
| 30 |
64.5 |
41.1 |
|
43 |
71.8 |
49.4 |
| 50 |
75.2 |
53.8 |
Calcul d'après le
logiciel
http://www.standpipe.com/w2bri/software.htm
NB : Imaginons la
déception de l'OM qui aurait choisi du tube d'aluminium de
14 mm de diamètre ! Celui-ci risque fort d'être victime du
"syndrome EH" (plus communément appelé le syndrome
de "la charge fictive" lol ) avec à peine 25 % de rendement par
rapport au doublet ?! (pour un cadre rond)
2. Construction :
2.1. L'antenne :
(pour y aller, à l'entrée de la ZA dans le carrefour tournez à droite
avant le "Mac Do", puis au carrefour suivant prendre à gauche vers la
zone artisanale, puis environ 80 m à droite...)
Merci à Jacky
FR4NP pour l'adresse.
alimentation par boucle
de couplage, car elle offre théoriquement plus de souplesse pour
l'accord et moins de bruit en réception...
une forme octogonale
proche du cercle mais plus facile à réaliser... finalement j'opte pour
un cadre un peu plus ovale (pour que l'antenne rentre dans le coffre
de ma voiture HI !) les deux tubes verticaux sont donc plus long (41
cm), le périmètre est égal à 3 m pour pouvoir fonctionner du 20 m au 10
m !
Finalement les dimensions hors tout de l'antenne sont :
90x100 cm.
bande passante/capacité
rendement en fonction de la fréquence d'émission (100 w en SSB) :
|
Fréquence
Mhz |
Bande passante
Khz |
Capacité |
Rendement %
(par rapport
au doublet) |
|
pF |
kV |
| 14 |
11 |
56 |
5 |
72 |
| 18 |
26 |
30 |
4 |
86 |
| 21 |
46 |
20 |
3.5 |
91 |
| 24 |
76 |
13 |
3 |
94 |
| 28 |
137 |
8 |
2.7 |
97 |
Calcul d'après le
logiciel
http://www.standpipe.com/w2bri/software.htm
 La mini perceuse 6/15 v
courant continu 20 W, retrouvé dans un fond de tiroir, devait permettre
la commande à distance du CV... mais elle tourne trop vite ! Finalement
j'opte pour un moteur 12 v avec réducteur (don de FR5AB, merci à Roland).
Le moteur alimenté en 3 v marche à merveille ! Malheureusement après
quelques essais le moteur est HS !

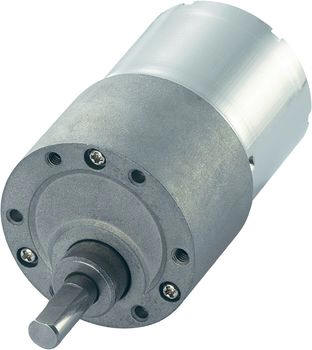

Je commande donc en ligne chez
Conrad un
motoréducteur 1/600 Modelcraft (10 tr/min)
à 15.42€
C'est super ! le diamètre de l'engin permet de l'insérer
dans le tube !
2.2. Coût total :
|
Désignation |
Prix en € |
|
tube de cuivre de 5 m et 8 coudes à 45€ |
130€ |
plaque de tôle galvanisée
0.12m x 1 m de 0.5mm d'épaisseur
|
10€ |
|
Motoréducteur 1/600 Modelcraft (10 tr/min) |
57€ |
|
Condensateur Jennings (pour mémoire) |
?? |
|
Total |
197€ |
3. Conclusion :
Un
peu de fatigue, mais que du bonheur à toutes les étapes !
Je
vous encourage donc à vous lancer dans la construction de cet aérien
relativement facile à réaliser pour un bricoleur moyen (comme moi)
disposant d'un outillage basique !
Merci d'avoir lu cet article.
Amusez-vous !
FR5EC !
|
