Montages-Kits/Radioberry
Liminaire
"The
radioberry is actual a radio card (raspberry pi hat), which can be
plugged into a raspberry pi, forming a Software Defined Radio (SDR).
The radio card uses an Analog Devices AD9866 which is a 12-bit broadband
modem mixed signal front end that has been repurposed as a direct down
conversion (DDC) and direct up conversion (DUC) SDR transceiver covering
0-30 MHz. The radio card uses an Intell Cyclone 10LP FPGA, supporting
the 10CL16 and 10CL25. The firmware will be loaded via the raspberry pi.
Power supply for the radio card is provided by the raspberry pi. The
radio is fully built by using open source software and open hardware.
PA3GSB"
Je mets à l'honneur Johan PA3GSB, et
toute l'équipe de bénévoles qui gravitent autour, pour la qualité du travail
fourni.
Merci à toi Johan pour ta politesse, ta disponibilité sans faille (tu as
répondu à tous mes emails).
Tu es un exemple pour nous tous radioamateurs.
Et comme tu le dis souvent : "Have fun"
Pour ma part, j'ai conçu ce tuto pour
aider TOUS les radioamateurs (et plus particulièr7ement les OM Réunionnais)
désireux de se lancer dans cette aventure. En suivant ce tuto, ils seront
sûr d'arriver au bout de leur travail et être opérationnel.
Pour un QSJ désisoire, ils auront en
main un TX extraordinaire aux performances inouïs, et infinies car
logicielles !
Antenne Cushcraft R6000
Radioberry (FR5EC)
CONTEST le 31 mars 2024
Matériel à acquérir
RPI4 4 Go
carte SD 32 Go
carte Radioberry (avec 10CL25)
carte préampli 2.5 w Switch RX/TX
carte ventilation RPI4
alimentation 5 v 10 A
2 ventilateurs faible bruit pour le boitier et le radiateur du PA
PA 30w
contreplaqué pour confectionner le boitier du TX
...
Mise en forme de la carte SD
Insérer
la carte SD dans un lecteur USB, mettre ce lecteur dans un port USB du PC,
puis lancer le formatage de la carte SD sous windows 11

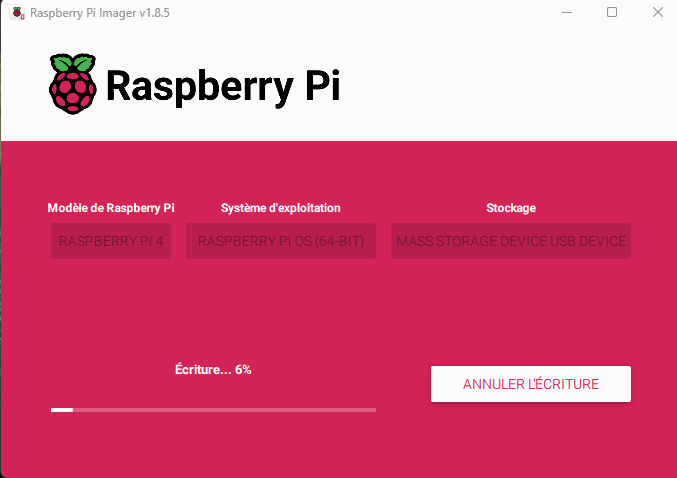

Modèle de Raspberry Pi, choisir :
RASPBERRY PI 4,
Système d'exploitation,
choisir : Raspberry PI
OS (64-BIT),
Stockage sélectionner
MASS STORAGE DEVICE USB DEVICE
puis lancer l'écriture
Une
fois l'écriture terminée récupérer
la carte SD et insérez la dans le slot du RPI4
Installation du Raspberry
Pi4
Après
avoir branché l'écran, le clavier et la
souris, démarrer votre RPI4, l'alimentation, l'installation
se lance automatiquement.
Quand
vous aurez la main, il vous restera à paramétrer votre RPI4,
dans : Préférences/Configuration
du Raspberry Pi
Et,
notamment dans Préférences/Configuration
du Raspberry Pi/Système, saisissez Changer mot de passe
(ce mot de passe vous servira pour lancer certaines tâches
comme Upgrade...)
A présent,
je vous conseille d'installer les logiciels suivants (ils
vous rendrons service tôt ou tard)
Pi_Apps
L'installation du magasin Pi
Apps est très simple et se fait manuellement à l'aide de la ligne de
commande. Suivez ces étapes pour l'obtenir
Ouvrez un terminal et
exécutez la commande suivante
Après son installation sur le
système Raspberry Pi OS, cliquez simplement sur le menu Démarrer et
sélectionnez Accessoires > Pi Apps.
Lancer
l'application Pi-Apps,
puis
sélectionnez dans la liste Firefox Rapid Release et lancer
l'installation, procéder de même avec Messagerie Thunderbird,
Libreoffice, Signal, WhatsApp et VNC viewer
paramétrage
personnalisé de la barre des menus (date, température...)
Ainsi, votre
Raspberry est équipé avec les fonctionnalitées essentielles d'un ordinateur
lambda.
C'est presque fini !
Dans ma configuration, j'ai équipé - en option - le RPI d'une carte de
ventilation, de gestion de l'alimentation et de gestion d'un disque dur
classique ou SSD.
NB : nous verrons plus loin, comment démarrer directement et automatiquement en mode graphique

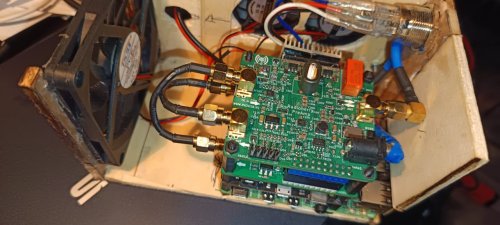

Installation de la carte Radioberry
A présent, votre Raspberry n'a rien à envier à un ordinateur
beaucoup plus cher, et pour vous récompenser de votre travail assidu, vous
pouvez installer la carte Radioberry sur votre RPI tout équipé
lol
Installation du
logiciel Radioberry
Ouvrez terminal,
après avoir sélectionné le bloc complet
surligné et copier/coller dans terminal, taper la
touche Entrée, le script démarrera automatiquement ::
cd /tmp wget
https://raw.githubusercontent.com/pa3gsb/Radioberry-2.x/master/SBC/rpi-4/releases/dev/radioberry_install.sh
sudo chmod +x radioberry_install.sh
Installation du script pihpsdr
Ouvrez terminal,
après avoir sélectionné le bloc complet
surligné et copier/coller dans terminal, taper la
touche Entrée, le script démarrera automatiquement :
cd /tmp
wget
https://raw.githubusercontent.com/pa3gsb/Radioberry-2.x/master/SBC/rpi-4/releases/dev/pihpsdr_install.sh
sudo chmod +x pihpsdr_install.sh
./pihpsdr_install.shh
à la fin du déroulement du script la
question suivante s'affiche :
What do you lke to install (wdsp/pihpsdr/reboot?)
taper : wdsp
à la fin
du déroulement du script relancer la même commande :
./pihpsdr_install.sh puis
booter enfin..
au final, si
le logiciel ne
fonctionne pas, vérifiez dans le fichier config.txt que figure bien la ligne :
dtoverlay=radioberry
cd
/boot/firmware
sudo nano config.txt
Vérifier si tout s'est bien passé :
cd
/dev
ls
radioberry doit être présent dans la liste...
Vérification en ligne
Si vous utilisez la dernière version de
développement du logiciel radioberry et que votre radio est connectée à
Internet, vous pouvez également vérifier votre statut en ligne.
Je suppose que
tous les accessoires et votre disque dur / SSD (ou Flash) sont
connectés au Raspberry Pi via le port USB 3 et fonctionnent
correctement.
Depuis le début de la saga et par défaut, le
Raspberry Pi démarre et stocke tous ses programmes sur une carte
mémoire microSD d'une durée de vie et d'une capacité limitée
pour une bande passante théorique maximale de 50 MBps !
L'utilisation d'un SSD externe comme lecteur de stockage
principal devrait permettre 208 MBps pour la lecture et l'écriture.
Booter sur le disque dur / ssd est possible
avec la dernière version officielle du système d'exploitation
(parue fin août 2020).
Lancer LX Terminal :
- mettre à jour le système d'exploitation et le
firmware :
Dans l'utilitaire système "raspi-config",

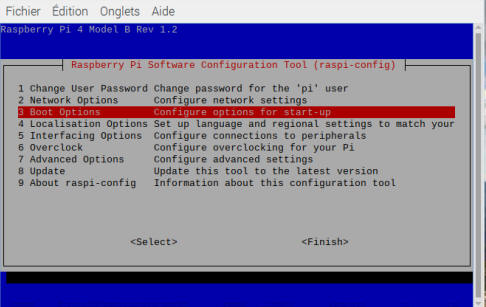

au "Menu principal" :
faire
le choix :
3
Boot Options Configure options for startup puis : Select

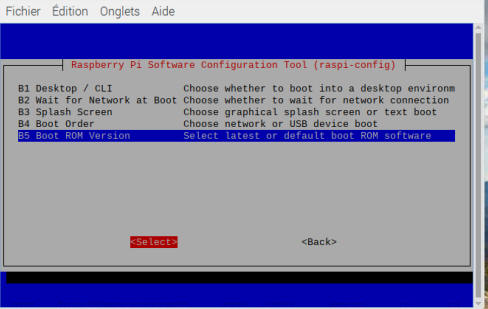

Dans le sous-menu B :
faire le choix :
B5
Boot Rom Version
puis : Select
t
Dans le sous-menu E :

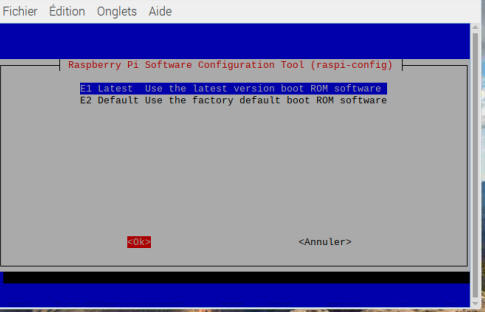

faire le choix : E1 latest Use the
latest version boot ROM software
puis : OK
Dans le sous-menu suivant :

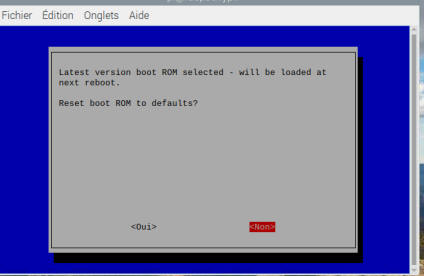

Latest version boot ROM selected - will be loaded
at next reboot
Reset boot ROM to defaults?
Le raspberry se met à jour...
puis :
retour au menu principal :
faire
le choix :
3
Boot Options Configure options for startup
puis : Select
dans sous menu B :
faire

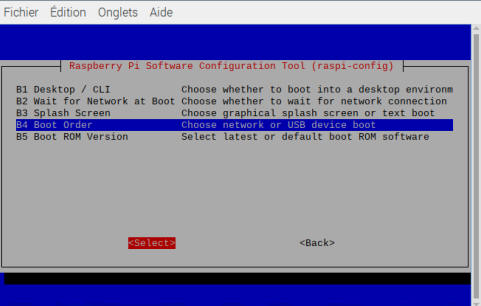

le choix : B4 Boot order
Choose network or USB device boot
puis : Select

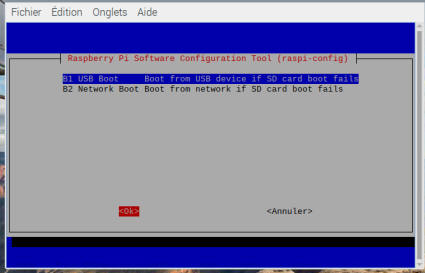

Dans le sous-menu B :
faire le choix :
B1
USB Boot Boot from USB device if SD card boot fails
puis : OK
Le raspberry se met à jour... puis :
affichage de la page :

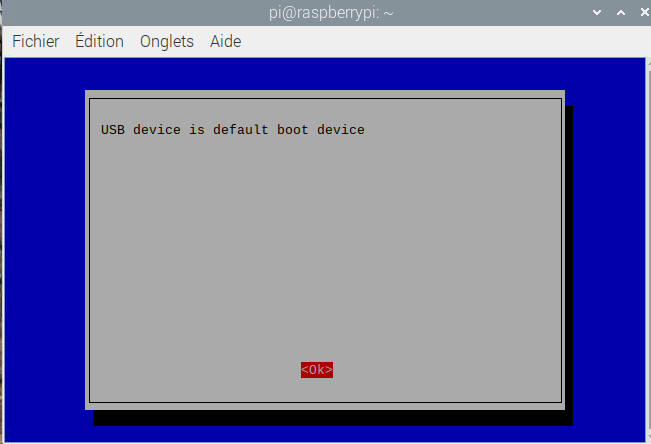

USB device is default boot device
puis : OK
Le menu principal s'affiche à nouveau,
sélectionner <Finish>
le dernier écran s'affiche :

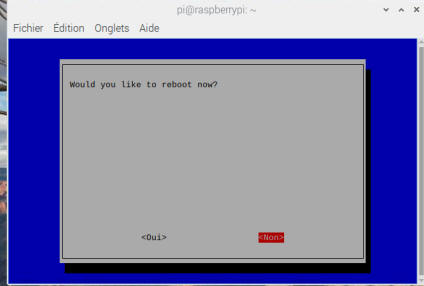

Would you like to reboot now
c'est fini avec Raspi-Config...
Copie de la carte SD vers le périphérique (USB3) :
disque dur/SSD.

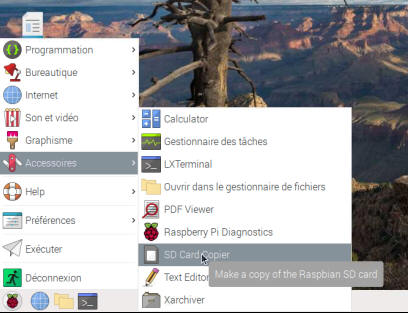

Cliquer sur l'icône
pour ouvrir "application Menu" qui se trouve à gauche de la
"barre des tâches" :
Cliquer sur "Accessoires", puis "SD Card
Copier"

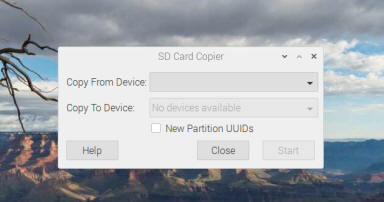

Dans la fenêtre "SD Card Copier" :
dans "Copy From device", sélectionner la carte SD du RPI dans
"Copy To Device", sélectionner le disque dur /SSD
puis cliquer sur "Start"
La procédure dure une dizaine de minutes !?
Arrêter le raspberry, retirer la carte SD
.
rallumer le RPI !
... bingo !
Celui-ci doit démarrer à partir du port USB (Disque
dur, SSD ou lecteur flash SD)

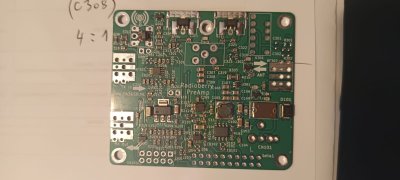

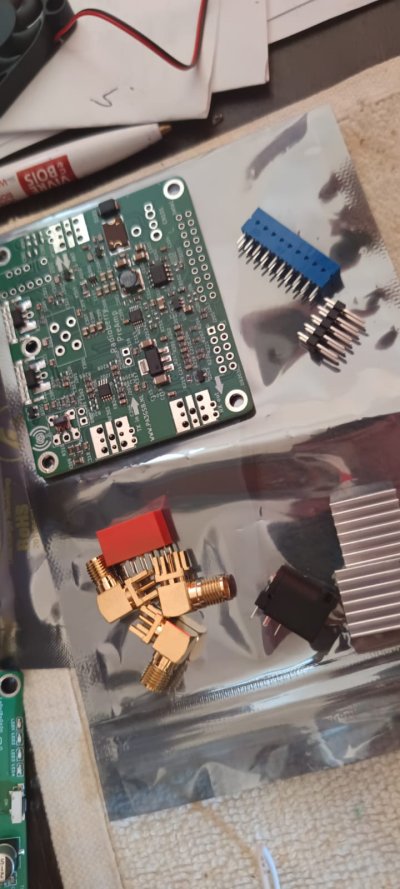

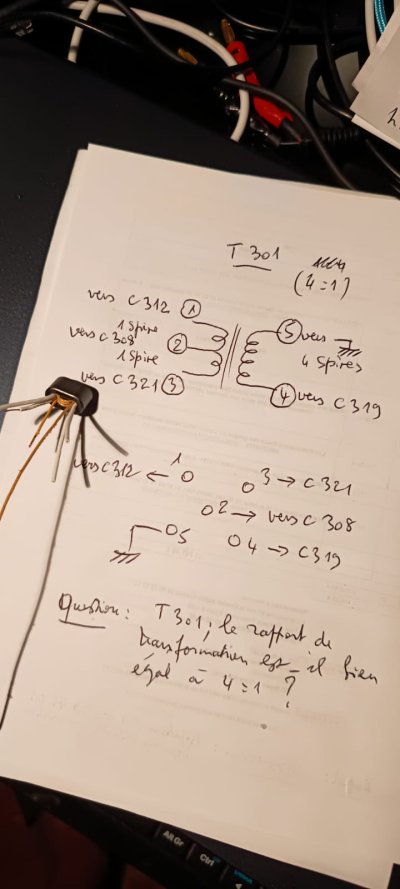

Construction et montage
d'un préampli
2.5 w en kit

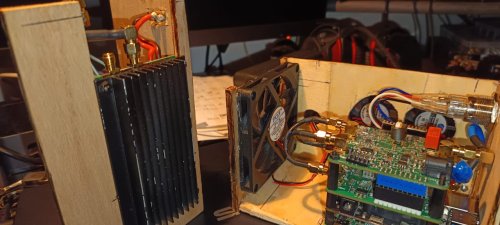

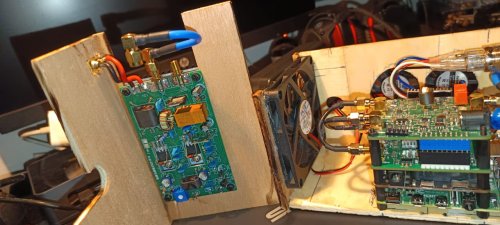

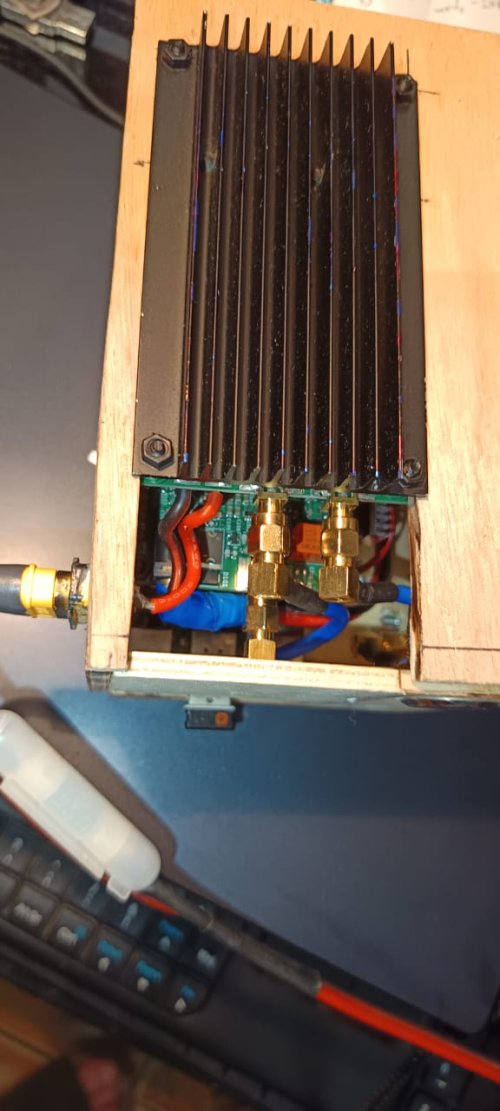

Installation d'un ampli linaire au final de 30w
Ampli 30 w (à gauche)
Carte d'amplificateur de puissance à
ondes courtes Gamme de fréquence: 3-28MHz Puissance d'entrée: 0.1-3W Puissance de sortie: 30W (7MHz) 13.8 volts environ 15W lorsqu'il est poussé
par PIXIE 0.2W, environ 30W lorsqu'il est poussé par Frogsong Kit 2.5W Tension de fonctionnement: DC 12-13.8V Courant de travail: environ 6A Max Mode de commutation: automatique Pcb taille: 60x100mm Poids net: 150g
