FR5EC - Modification du FT897D

Montages-Kits/Modification du FT897D

Comment avec un FT897D est-il possible d'utiliser ensembles; HamRadioDeluxe et un linéaire ?

Je suis très heureux d'avoir trouvé l'article de Guy, F4GMS sur les différentes modifications possible du FT897D !
En effet le Menu 20 (CAT/LINEAR/TUNE) dicte sa loi :

soit "CAT",

soit "LINEAR",

soit "TUNER"

... et rien d'autre !

A mon tour, j'ai eu envie de partager cette simple mais astucieuse modification...

La solution :

Dans le Menu 20 (CAT/LINEAR/TUNE), positionnez-vous sur "CAT".
Débranchez tout et ouvrez le capot supérieur du FT897D, attention de débrancher la prise du HP ! Puis, cherchez (et vous trouverez) le pont J1027 ou (chez moi) J27 , il est visible vers l'arrière du TX à côté de la vis externe de mise à la masse.
Une fois repéré il suffit de déplacer (à l'aide de brucelles) le "Jumper" vers l'arrière du TX dans la position "TX Gnd", cette manipulation affectera sur la prise "ACC cat" (jack 3.5mm) la commande "TX Gnd" (PTT) en lieu et place de "TX Req" (réglage d'usine avec le jumper vers l'avant du TX). Vous ne pouvez pas vous tromper, sur le circuit imprimé figure le schéma explicatif !
L'ALC lui reste inchangé
Ainsi en récupérant PTT et ALC le linéaire fonctionnera aussi.
Crédit photo : FR5EC

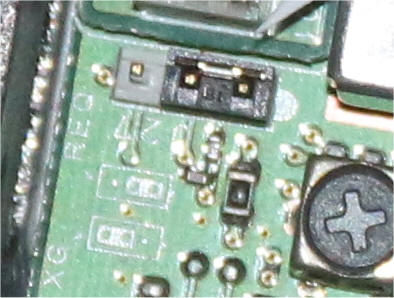

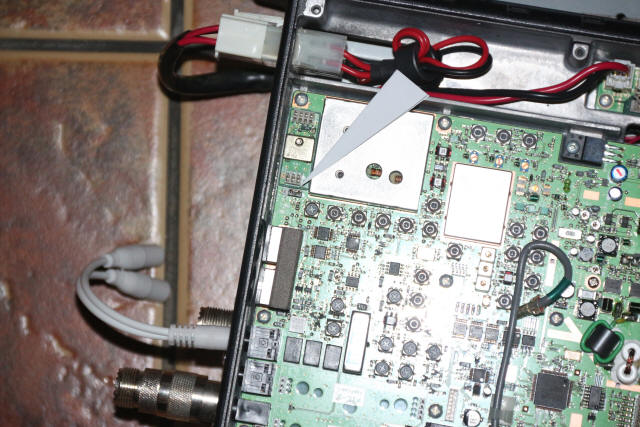

Le pont J1027 ou J27 est visible avant la modification, (position usine)

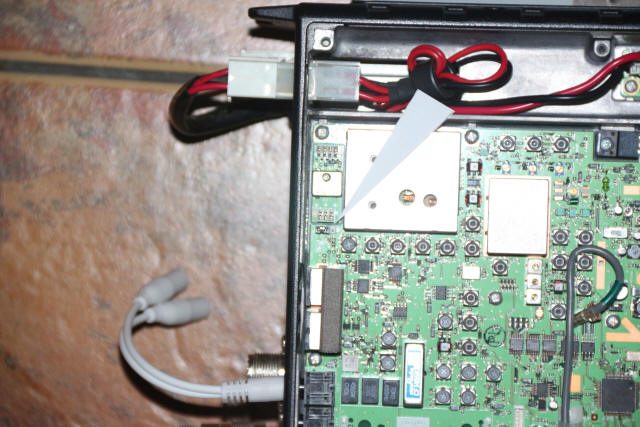

La modification est faite ! le jumper est vers l'arrière en position "TX Gnd" (PTT) !

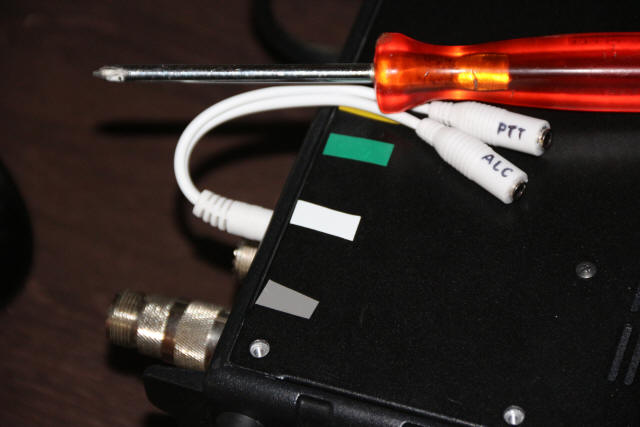

Une partie de la connectique...

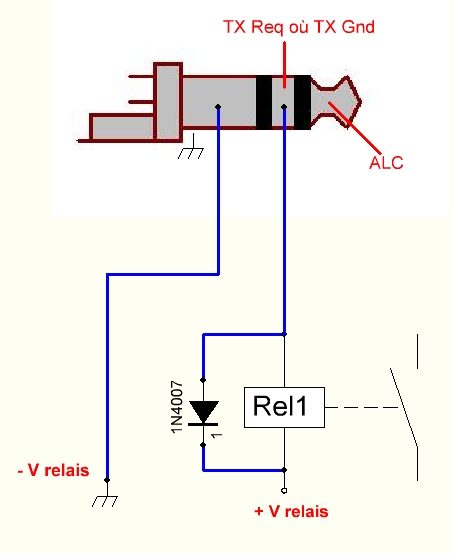

Schéma de Guy F4GMS

NB : Le transistor interne NPN est un 2SD2211, il tient 1,5 A sur le "datasheet" , mais attention ?la puissance dissipée ?
(Pour le FT897D, on pourra se passer du relais et de la diode.)
FT897D, HamRadioDeluxe et mon linéaire, heureux mariage, tout fonctionne !

CQFD (Ce Qu'il Fallait Démontrer)
