Montages-Kits/ERC-M by DF9GR
Je voulais piloter mon
rotor avec HRD...
Après quelques recherches sur le web je suis tombé sur le site de René. L'OM propose des kits pas chers, bref,
je décidais d'entrer en contact, puis de passer commande...
Premier contact (favorable) par
email.
Hello
I have:
a rotor YAESU G450C
HRD rotator software
Can I use your product correctly:
ERC-M USB SMD assembled tested +?
I'd like to incorporate in the original box?
you provide the schematic connection?
Your delivered price (shipping) to Reunion Island?
Thank you for your answer.
MASCARELLI JEAN-CLAUDE
Hello Jean-Claude,
thank you for being interessted into our products.
The G-450C needs an interface with relays to control the rotator.
So you have 2 options:
- ERC-M USB assembled + rotorcard and I recommend a Slimline-case,
as the ERC-M remains outside the control-box while the rotorcard is
incorporated.
http://schmidt-alba.de/eshop/product_info.php?products_id=26
http://schmidt-alba.de/eshop/product_info.php?products_id=24
http://schmidt-alba.de/eshop/product_info.php?products_id=21
- ERC + USB-to-RS232-adapter (FTDI) if needed. The ERC already has
relays and can be integrated in the control-box. This is a more
economic solution.
http://schmidt-alba.de/eshop/product_info.php?products_id=1
http://schmidt-alba.de/eshop/product_info.php?products_id=5
- yes, all our interfaces work with HRD
- yes, you will receive the schematics how to install the ERC into
the control-box
- shipping costs will be added automatically during checkout. Please
check the rates here:
http://schmidt-alba.de/eshop/shop_content.php?coID=1
vy73 Rene DF9GR
mit freundlichen Grüßen,
La commande en ligne...
j'ai choisi l'option 1

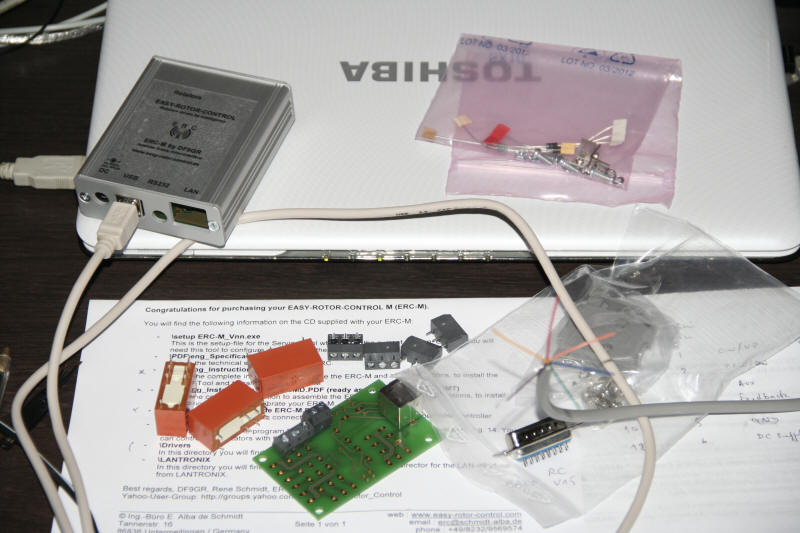

Réception du colis :
Bien emballé le kit arrive
sans encombre au QRA, je télécharge la documentation, les drivers et
autres logiciels d'étalonnage et de test (in english) à partir du CD
toutes les pièces et autres composants sont bien rangés ! Que du
bonheur !
Montage :
Pour le boitier en interface entre le
circuit relais et le PC via le port USB pas de problème de montage la carte

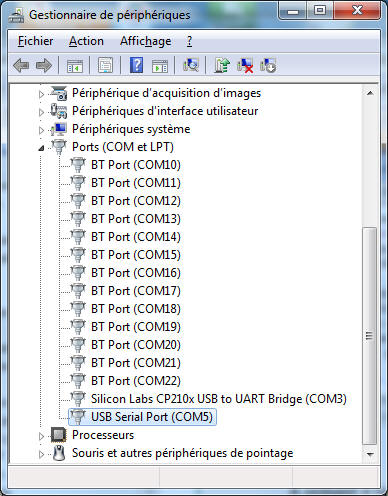

est déjà câblée et testée, je mets en boite et je télécharge à partir du
CD (livré avec le kit) le bon drivers et oh ! la joie ! je retrouve bien,
dans le gestionnaire de fichier le boîtier, le nouveau port COM5... trop
facile...

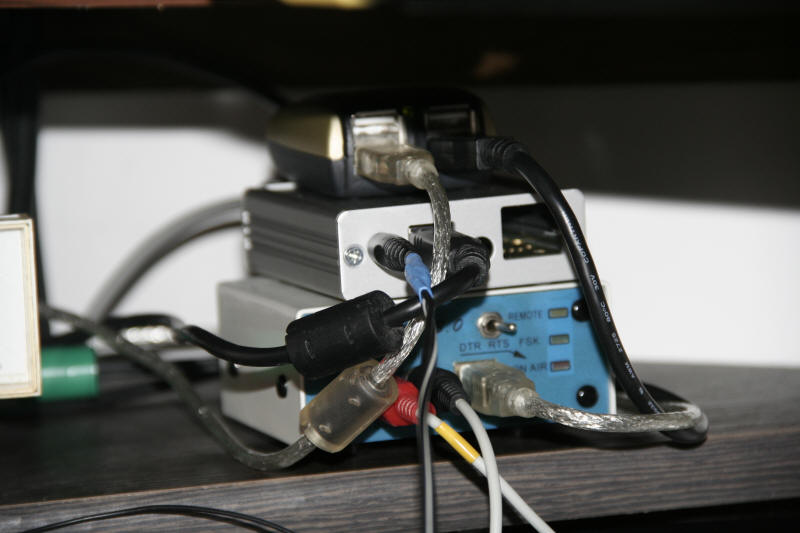

A présent il faut câbler la
connectique du boitier USB :
-
pour le 12v, je récupère dans un fond
de tiroir une alimentation de de 600mA ce qui sera largement suffisant
-
la db15 ne pose pas de problème (je
suis en forme... mais je vais me coucher, demain il fera jour)
-
câble USB (pour mémoire)
Belle journée aujourd'hui, la
chaleur de l'hiver austral est en train de rentrer car il fait 28 degrés dans le
shack...
Je câble la carte qui supporte
les 3 relais, ça va assez vite !
Bon à présent, la carte est câblée
et
je me lance perceuse en main
pour percer le boitier de commande du rotor G450C là encore pas de
problèmes particuliers.
Enfin, je fixe le circuit sur le châssis
et je câble la connectique, il suffit de bien lire la documentation
et de se référer aux différentes couleurs sur le schémas.

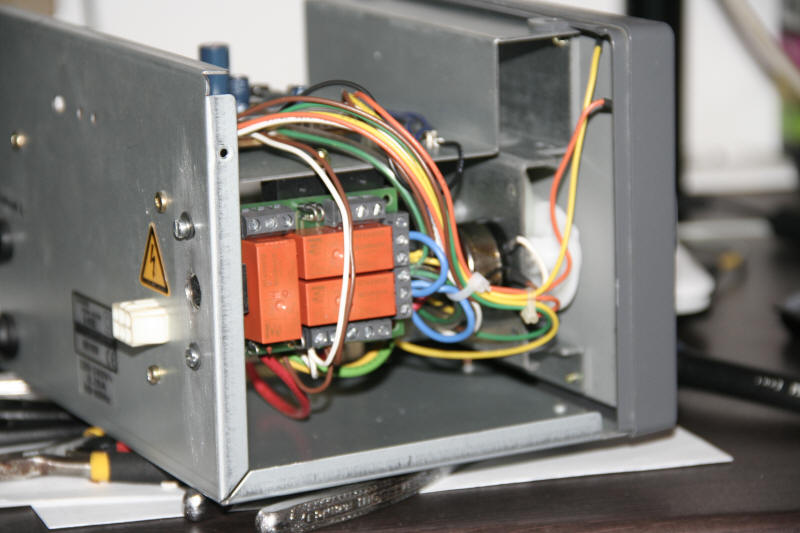

Et voilà le résultat :
Au premier plan la nouvelle carte est montée et câblée
L'étalonnage et les premiers
essais avec HRD
Il faut bien lire la documentation
pour pouvoir utiliser sans aucun problème le logiciel d'étalonnage et le
logiciel de test.
L'étalonnage terminé je démarre HRD
rotator, il suffit de choisir le bon port com, la bonne vitesse... bref il
faut bien lire la doc...
Je double-clique fébrilement sur la
carte du monde et hop ça ne marche pas je revérifie tout mon montage... bref
j'avais oublié de brancher la mini din à l'arrière du boitier... HI !
Nouvelle tentative et là c'est la joie
dans le shack... ça marche !!!
Conclusions :
Excellent Kit abordable pour tout OM,
et que je conseille à tous.
Encore merci à René DF9GR.
"Feedback" via email.
Hello René DF9GR
Vielen Dank für Ihre Ausr?tung!
Ich ging zu einer reibungslosen Umsetzung
Die
Dokumentation ist sehr gut gemacht
Die Software Kalibrierung ist intuitiv
Setzen Sie den USB-Anschluss auf dem ersten Versuch
HRD mit dem
Software-Setup ist nicht ein Problem
Das Ger arbeitet nach dem ersten
Versuch
Herzlichen Glükwunsch und vielen Dank
Cordialement
73,
Jean-Claude FR5EC
Hallo Jean-Claude,
danke für das
positive Feedback welches ich mich sehr freue.
vy73 Rene DF9GR
mit freundlichen Grüßen,
(translate by google)
