W3DZZ
by FR5EC
EXPERIMENTATION
Pour confectionner cette antenne de type doublet
bi-bande 40 et 80 m (et toutes bandes si vous branchez une boite d'accord),
le plus dur sera de réaliser les deux trappes en coaxial.
Beaucoup de
descriptions existent sur le web !
Sources GM0ONX
Première version
Pour ma part, je

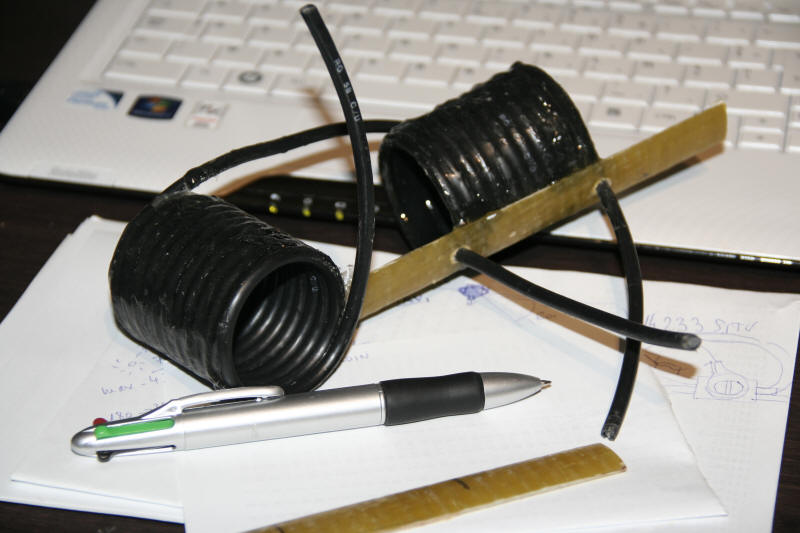

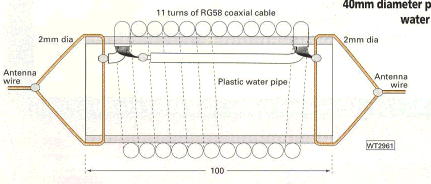

bobine 11 spires de RG58 de environ 5 mm de diamètre sur un mandrin souple
(vieille burette d'huile hi !) de 4 cm de diamètre. (NB : entourez le
mandrin souple d'une couche ou 2 de papier à lettre avant de bobiner et
coller le câble cela permet de mieux décoller la bobine en cas de
débordement). Je colle le coaxial avec de la résine époxy 5 minutes et je me
trouve donc au final avec un bobinage en l'air sans mandrin.
Particularité de
ma construction, toutes les connections sont faites en périphérie du
bobinage les soudures et l'étanchéité sont plus faciles à réaliser.
Une bande de fibre de verre découpé dans un morceau de mat de planche à
voile servira de support et de fixation...

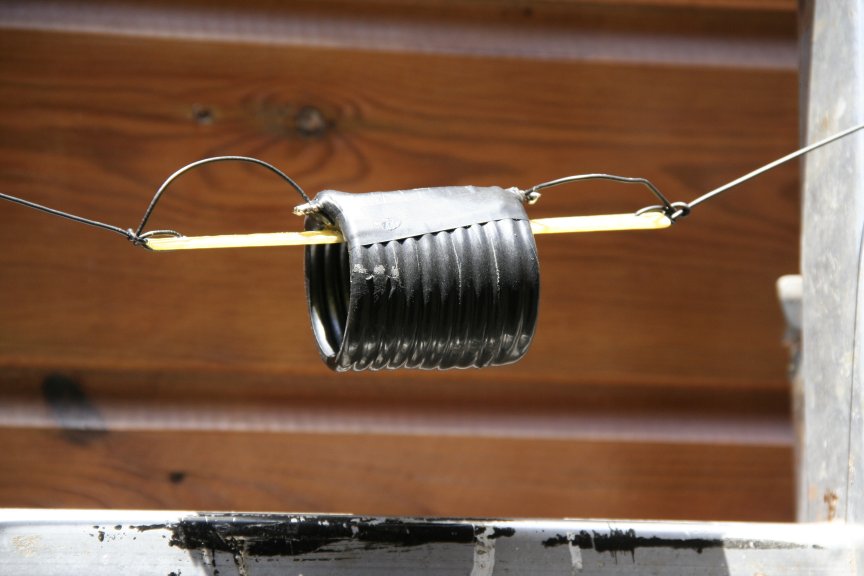

Trappe version
1

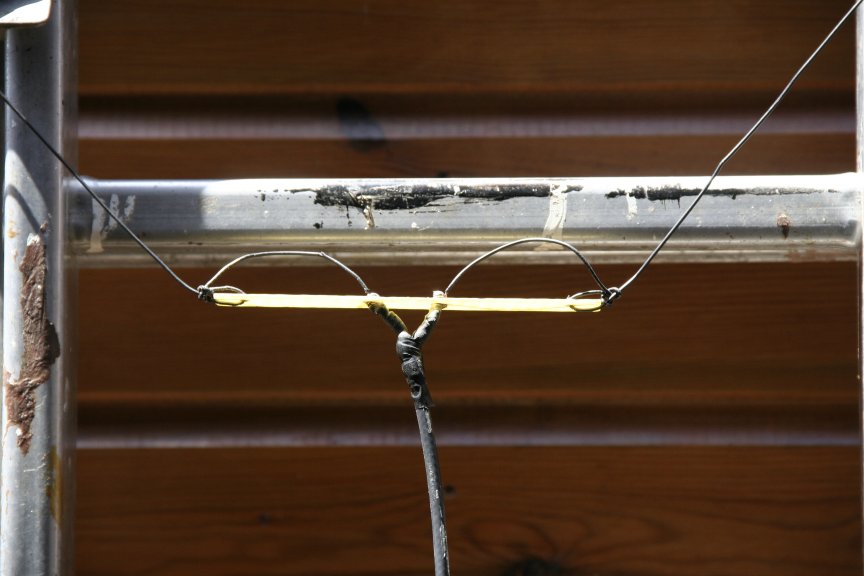

Alimentation sans balun pour cette première version expérimentale
Le doublet central (40m)
mesure 2 x 10.15m.
Les 2 extrémitées (80m) mesurent 6.42m.
Soit
une envergure de 33.14m actuellement.
J'alimente sans balun pour mes
premiers essais...
Pour le 80m l'antenne vibre
sur 3.639MHZ, pour moi c'est parfait, l'essentiel du trafic local en FR
se faisant sur 3.663 MHZ
Pour le 40m je suis un peu haut sur 7.215
MHZ, il faudra rallonger !
Extrait de mon carnet de
trafic mes premiers contacts avec ma version 1
|
2012-10-25
13:56:43 |
21.32500 |
SSB |
ON4LT |
REGIS |
55 |
56 |
|
2012-10-25
13:45:28 |
28.33000 |
SSB |
SV3GLL |
ZAC |
58 |
54 |
|
2012-10-25
13:33:51 |
28.46600 |
SSB |
3DA0NJ |
Nico |
55 |
57 |
|
2012-10-24
17:59:08 |
14.16000 |
SSB |
TM40BMCH |
|
58 |
57 |
|
2012-10-24
17:42:23 |
14.20580 |
SSB |
VU2RAK |
RAKESH |
58 |
58 |
|
2012-10-24
17:33:04 |
14.21200 |
SSB |
EA3JE |
LLUIS |
59 |
58 |
|
2012-10-24
17:24:05 |
18.13030 |
SSB |
LY5A |
Jonas |
59 |
59 |
Deuxième version :
La construction des trappes

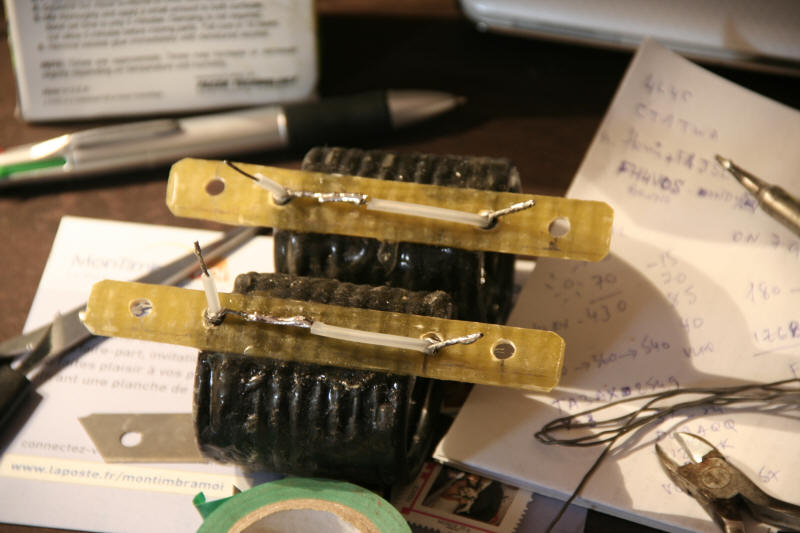

est plus réfléchie... le coaxial traverse le support et les connexions
se font par dessus sans problèmes majeurs ce qui donne un aspect fini
presque professionnel... HI
Le câble :
Je l'ai trouvé chez Wimo...
Troisième version :
Voir ici ma W3DZZ dans sa
version finale.
