Antennes/End Feed Half Wave
Cet article a pour objectif de vous aider tout en partageant mon expérience.
Découverte de l'antenne
Il y a peu de temps je croyais
que l'antenne miracle n'existait pas !
Certains continuerons à le
croire, sauf s'ils se lancent dans la lecture de ces deux articles :
Vous découvrirez notamment que
sur le principe la "End Feed Half Wave" ne date pas d'hier puisque la
Fuchs et la Zeppelin fonctionnaient sur le même principe...
Restait à voir si cette
antenne, remise au goût du jour, était facilement reproductible et si le
QSJ était abordable pour un OM ?
Et bien la réponse est oui !
Et,
cerise sur le gâteau, elle est disponible en kit, dans le plus pur
esprit OM.
Bien sûr cette antenne peut s'acheter toute faite mais
l'intérêt et le plaisir sont moindres.
Le choix
Je suis donc allé voir sur le
site de nos amis distributeurs Néerlandais : Communicationworld
Malheureusement ce fournisseur a fermé boutique.
La commande
Pour ma part, j'ai choisi la
version 5 bandes, 300w, ?42 ?... qui me paraît suffisante pour 100w :
J'ai choisi toutes les options disponibles sur le site.
Bref, après
tout je me suis dis qu'à ce prix je ne prenais pas de risques énormes,
j'ajoute au panier et je passe commande...
Le colis arrive une petite
semaine plus tard, en parfait état.
Solution de rechange, chez
d'autres fournisseurs :
Le montage (une petite
après-midi sans se prendre la tête)

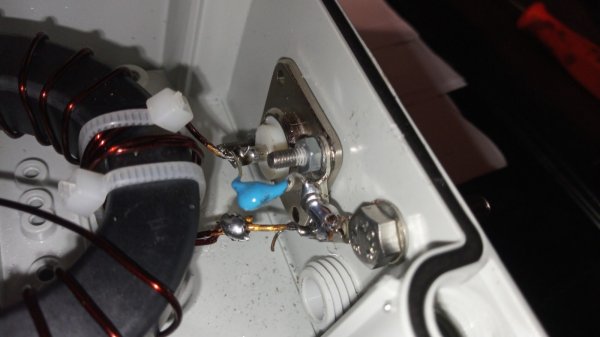

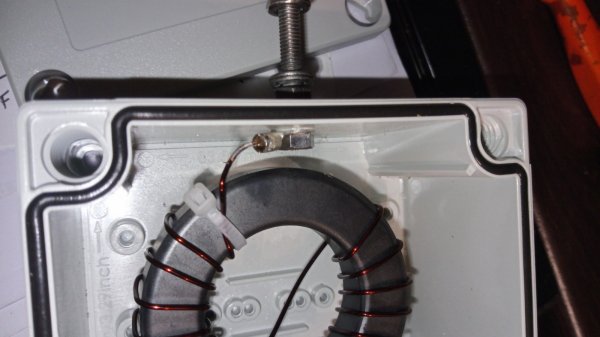

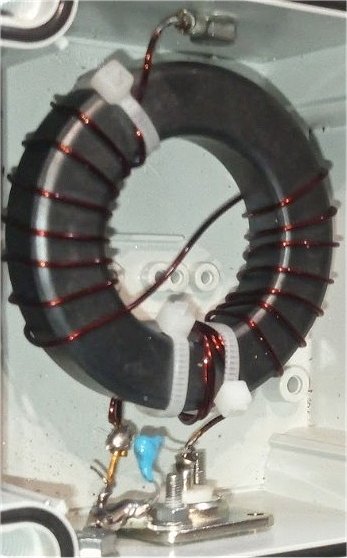

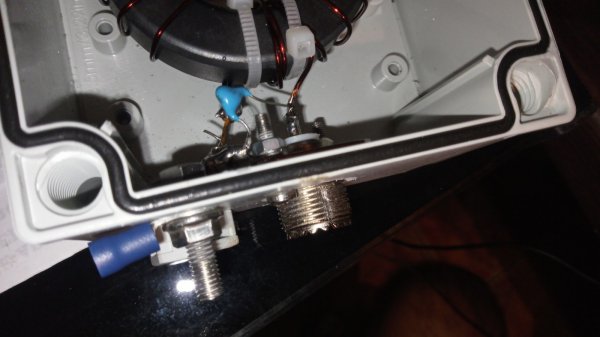

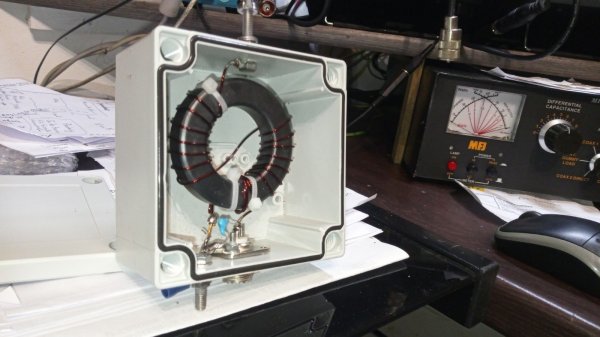

Les photos de mon montage
Les pièges à
éviter :
 <
Montage et crédit photo : FR5EC
Crédit image
Communicationworld
-
bien

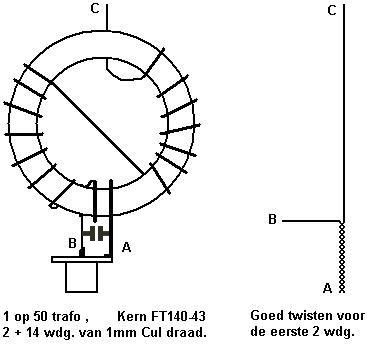

réaliser le couplage du secondaire sur le primaire en torsadant les
deux fils pas trop serrés (important) ?voir sur la documentation en
ligne du fournisseur,
-
commencer à
bobiner le fil par la partie torsadée (entre A et B),
-
terminer de
bobiner par le point C vers l'antenne,
-
ne pas
oublier le condensateur céramique entre le point chaud et la masse
de la PL de châssis,
-
Monter la
self, puis le fil d'antenne,
-
le brin
court du fil d'antenne d'un côté de la self (2.3m) et le brin long
de l'autre (20.35m)
-
rajouter 40
cm des deux côtés pour les réglages,
-
mettre
l'antenne à sa place,
-
relier le
fil au point C provisoirement avec une épissure,
-
commencer
par accorder le 40m pour un minimum de SWR,
-
première
mesure à l'analyseur d'antenne
-
procéder à
une première coupe de 25 cm
-
deuxième
mesure (les 2 mesures permettrons d'extrapoler la longueur finale du
brin in situs)
-
puis
accorder le 80 m avec la même méthode pour la partie terminale...
-
vérifier
les autres bandes, (chez moi 80,40,20,15m fonctionnent parfaitement
sans boîte d'accord, les 30, 17,12 et 10m ne fonctionnent pas)
-
raccorder
définitivement au transformateur
-
réaliser de
belles soudures...
Chez moi les
réglages ont durés une petite demi-heure (à raison de deux coupes par
bandes)

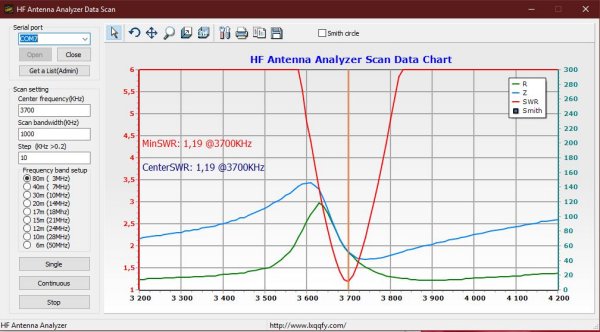

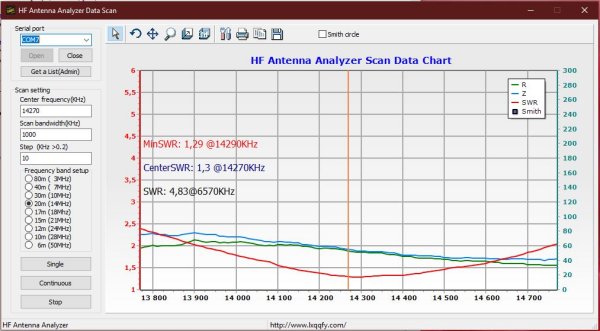

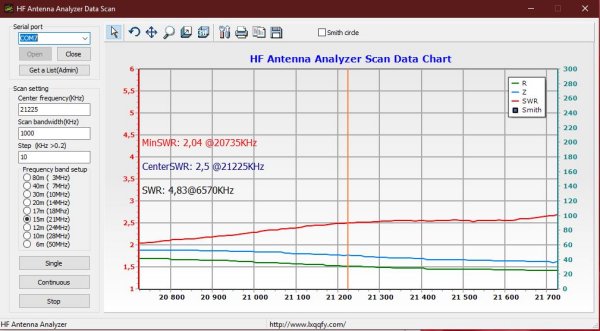

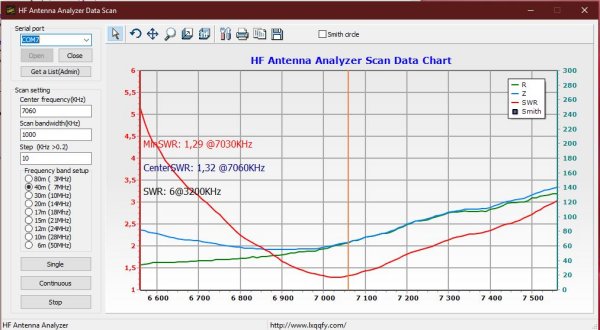

Mes mesures à
l'analyseur d'antenne :
Avant de "pomper"
faire les vérifications d'usage
D'abord en faible
puissance sur toutes les bandes.
L'antenne doit fonctionner sans boîte d'accord.
NB : A propos de la
puissance, ne jamais dépasser les 100w dans cette version car la ferrite
(FT140-43) serait détruite de manière irréversible).
Les reports
En émission :
En réception :
Tous les
avantages d'une antenne accordée !
Réception
exceptionnelle et très confortable sur les petits signaux, car le bruit
est pratiquement inexistant S0 à S4 (notamment sur 80m) ! alors
que la LW et la FD4 affichaient chez moi S8 à S9+ de bruit !
Quel plaisir de pouvoir entendre les faibles signaux QSA 5, dès lors
qu'il m'était impossible de les entendre avec le LW notamment !!
Avantages
-
très
économique,
-
facilement
reproductible,
-
discrète,
parfaite pour les espaces restreint, (chez moi, le terrain mesure 20m de
côté, il est alors impossible de monter un doublet ou autre G5RV sur
80m)
-
pas de bruit S0
à S3 (très appréciable pour les bandes basses) notamment en réception
des faibles signaux
-
théoriquement
accordé pour les 5 bandes
-
(économique)
fonctionne toutes bandes sans boîte d'accord car contrairement à
la long fil c'est une antenne accordée !
-
fonctionne en V
inversé chez moi, 20m d'envergure (mal dégagé donc en NVIS par défaut)
-
peut
fonctionner en verticale ou en L inversé (pour le DX) sans radiants
encombrants, ), en effet c'est l'avantage d'une demi onde) !
-
joie de
réaliser soi-même son antenne...
Bon amusement.
PS : un salut amical à
Jean-Philippe F5NLG qui m'a fait découvrir cette antenne.
|
