Antennes/L'antenne G5IJ

Une antenne qui peut rendre quelques services :

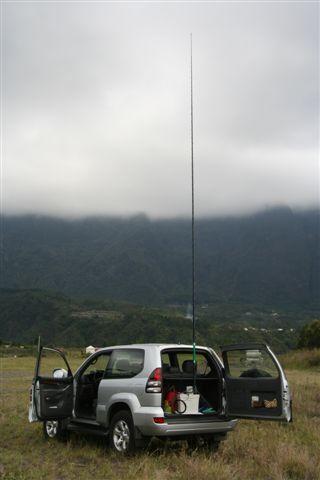

Station mobile FR5EC dans le cirque de Cilaos

L'avis de F6BQU :

Cette antenne est un bon compromis, sans plus. Il y a possibilité de travailler sur certaines bandes sans coupleur, mais ce dernier est fortement recommandé car il permet de ramener le ROS à une valeur inférieure à 1/1,7, et ce sur la quasi totalité des bandes amateurs. Idéal pour un transceiver avec boite de couplage interne. D'une construction facile cette antenne peut faire l'affaire dans des endroits avec peu de place, en vacances, en portable, etc... Mais en aucun cas elle ne doit remplacer une antenne accordée, si la place existe ! Et par rapport aux antennes Isotron et autres antennes EH ? Eh bien, l'antenne G5IJ est supérieure dans tous les cas !

• http://www.raynet-hf.net/HFANTENNA.html

• http://www.gairney.plus.com/Radio/G5IJ%20aerial.pdf

• http://lpistor.chez-alice.fr/antennes.htm ... à voir en fin d'article la G5IJ multibande

Cette antenne est relativement facile à réaliser par un amateur éclairé et ça marche suffisamment bien avec 100 watt (et même moins) du 706MKII et sa boîte de couplage qui fait merveille... je m'amuse beaucoup pour le trafic local.

Je gagne même 2 à 3 points par rapport à ma windom "full size" (40 m d'envergure) sur le 7.070 en direction des 5R8... et mon antenne - dans sa première version - ne mesure que 3,5 m de haut ! (en fait il s'agissait de 2 antennes héliwip de la citizen band et montées en "colinaire" avec un manchon en cuivre... j'en ai honte hi !!!

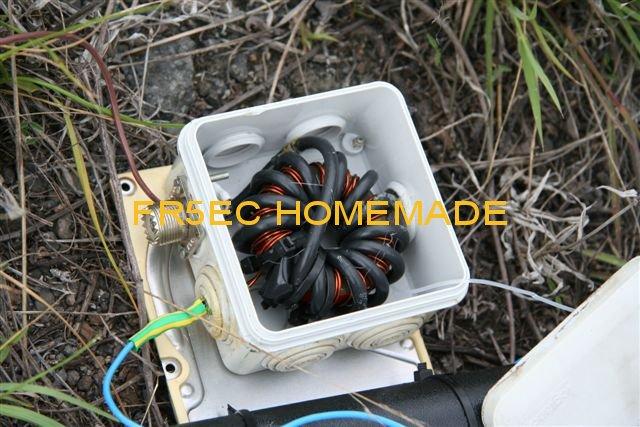

J'ai réalisé cette antenne - dans sa version finale - avec 7.5m de fil de 1.5mm carré disposé hélicoïdalement sur une canne à pêche en fibre de verre de 7 m de haut, le balun est réalisé autour d'une ferrite T200.

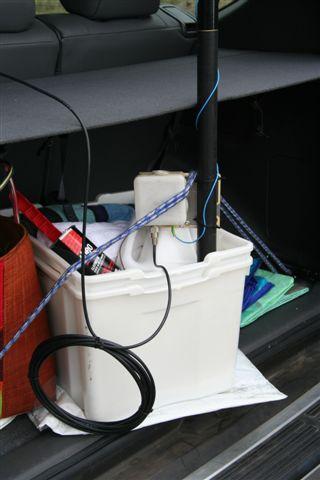

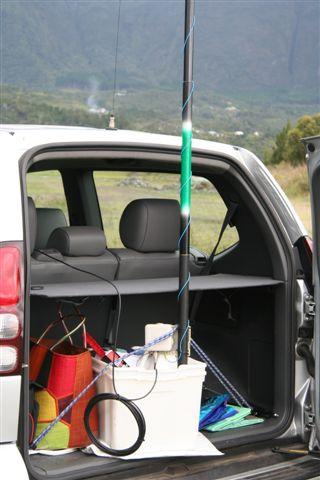

Dans la boîte en plastique il y a une batterie 12v de secours elle sert de support pour la canne tenue avec un sandow...

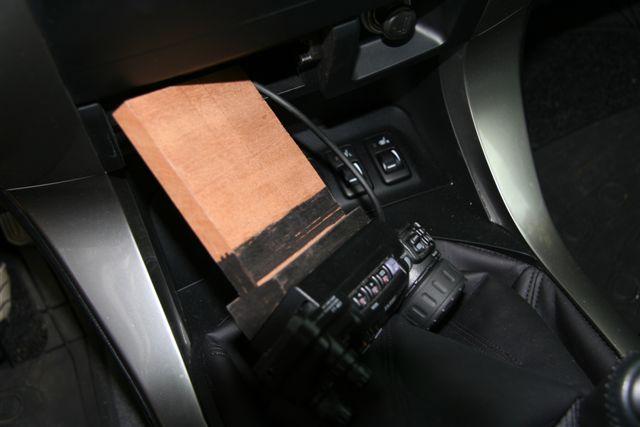

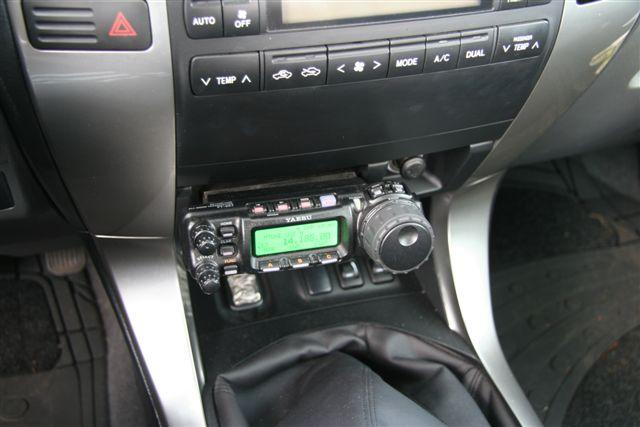

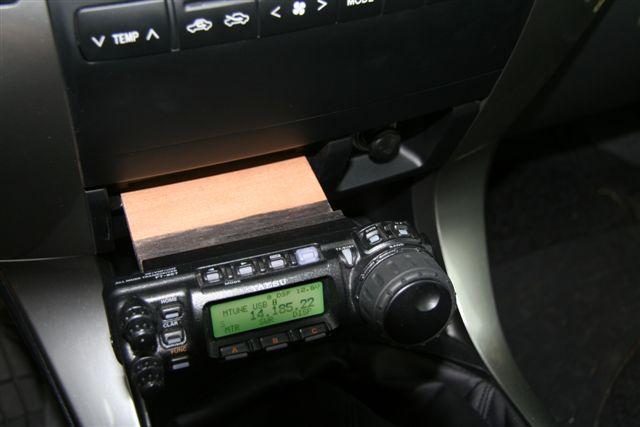

Détail du support en bois usiné pour entrer dans l'emplacement
prévus pour le cendrier (accessoire parfaitement inutile pour un non-fumeur !)

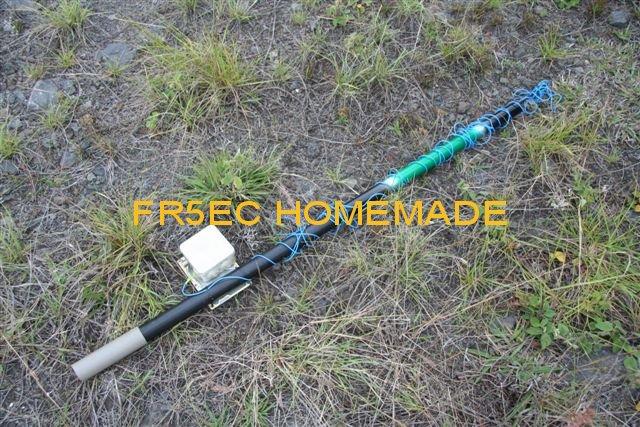

Les photos de mon antenne repliée et de son alimentation... le support c'est de la récup (capot en alu, disque dur)
