Antennes/Ma W3DZZ

---

Après la phase d'EXPERIMENTATION indispensable, mon objectif sera de créer une bonne antenne "belle à voir" et fonctionnant parfaitement.
Les trappes en coaxial, c'est bien, mais il y a mieux à faire...

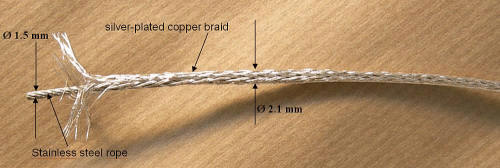

Avant de commencer, il nous faut : Le câble (acheté chez WIMO) une ferrite, une boite deux condensateurs céramiquede 56pF (acheté en ligne) visserie inox (Mister brico) fil électrique 1.6mm² tube PVC de 4 cm, boite

Le c?le

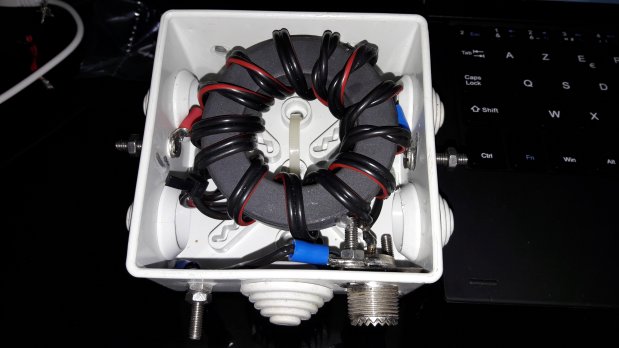

Caractéristiques du balun 1/1 :

Réalisé par FR5EC

Caractéristiques du doublet :

• V inversé avec la pointe à 9m et les extrémitées à 2 m (fonctionne probablement en NVIS)

• longueur du coaxial : 20 m en 12 mm de diamètre

• B (cf. schéma) longueur partie centrale : 10,07 m (chez moi accord parfait sur 7.06 MHZ)

• A (cf. schéma) longueur partie terminale : 6,7 m (pour moi ici, un peu bas en fréquence pour le 80 m donc à raccourcir). Soit un total de 33.54 m.

Schéma.

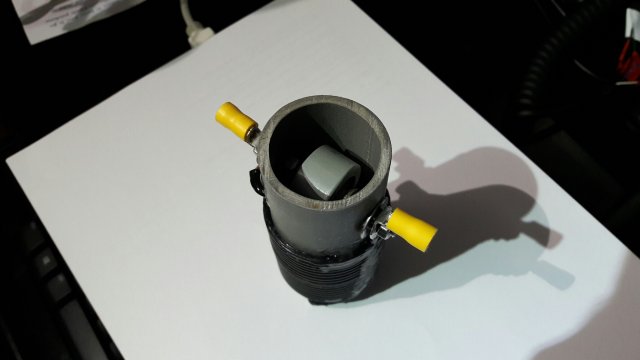

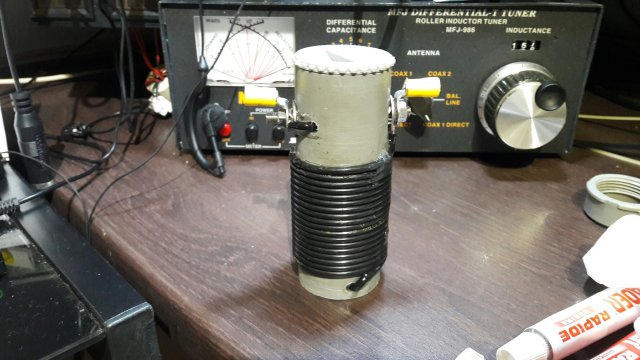

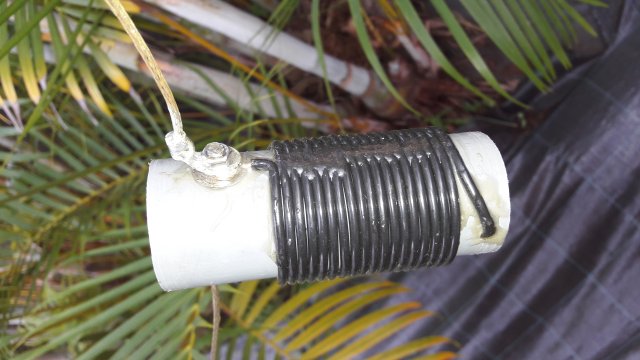

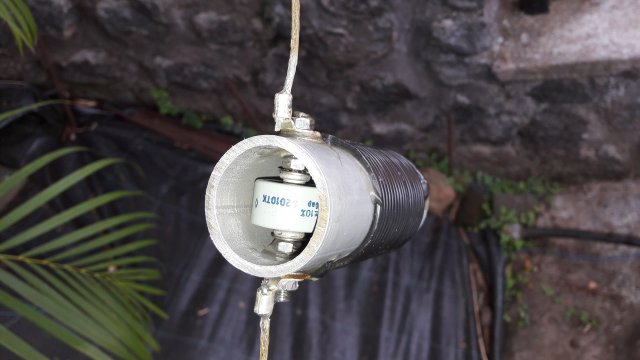

Caractéristiques de la self :

• valeur de la self : 9.1 µH

• valeur du condo : 56 pF ......Achat  ici : http://www.ur4ll.net

• diamètre extérieur du tube PVC : 4 cm

• nombre de tours : 18

• fil électrique : 1,5 mm²

Construction :

Pas de remarques particulières, si ce n'est qu'apporter du soin au montage.
Le choix du design se passe de commentaire, avantage indéniable sur le plan mécanique !

Conclusion :

J'ai utilisé cette antenne quelques temps, et ça ne vaut pas une "beam" 4 éléments à 20m du sol mais elle me permet un trafic agréable... sinon mieux vaut choisir la EFHW car elle a besoin de moins de place, entre autres qualités.
