J'avais acquit, il y a quelques années déjà un petit boitier SB1000 pour
le pilotage du TX via le port CAT ...
Trouvant regrettable de laisser
l'engin reposer dans un tiroir, je me suis mis en tête de le faire
fonctionner.
Et c'est là que tout se
complique...
Je
vais
sur le site de
CG Antenna et là surprise ! je ne trouve que des drivers obsolètes
Driver for Windows Vista, XP and 2000, bon je télécharge la notice
SB-1000 user manual
elle est identique à la version papier en ma possession.
C'est
parti... je nettoie le boitier, je retrouve les câbles ad-hoc : 2 cinch/jack
3mm, un câble USB avec ferrite. Il faudra réaliser 2 câbles : db9/mini din data
(pour les transfert des données) et jack 3mm/mini din cat (pour le pilotage
du TX)
Je
branche le port usb sur mon PC et là surprise le Système d'Exploitation (SE)
cherche... et trouve le bon drivers !
Je
commence à être optimiste.
Avec
l'aide de Axel FR5GS je me rassure sur les branchements audios et je branche
mon fer à souder.
Nouveaux
drivers pour XP/Server 2003/Vista/7/8/8.1 (v6.7) :
Download VCP (3.66 MB)

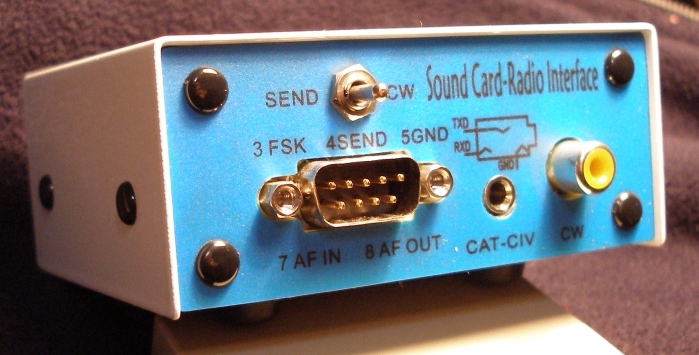

Prise Data
J'effectue les 4
branchements suivants :
"data out
1200" de la prise DATA du TX vers "audio in" pine 7 (AF IN) de la DB9 du
SB1000
"PTT" de la
prise DATA du TX vers "PTT" pine 4 (SEND) de la DB9 du SB1000
"data in" de
la prise DATA du TX vers "audio out" pine 8 (AF OUT) de la DB9 du SB1000
"masse" de la
prise DATA du TX vers "masse" pine 1 (GROUND) de la DB9 du SB100
Je branche, je
lance HamRadioDeluxe (HRD) je paramètre le bon port COM et la vitesse
4800 et hop ça marche du premier coup ! il reconnait bien le SB1000 en COM 3 les leds s'allument... un test en réception sur RTTY
45 et, ça décode...
Prise CAT

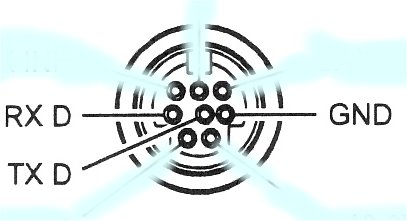

Trois fils
à brancher entre la prise CAT du TX et la prise
jack 3.5mm qui se branche sur CAT-CIV du boitier SB1000
Les pièges à éviter :
CAT, il
faut croiser "TXD" et "RXD"
DATA, il
faut croiser "Audio in" et "audio out"
les
brochages des prises CAT et DATA sont inversées coté fiche din (les
brochages ci-dessus sont vus par convention sur le châssis)
Utilisation de
HamRadioDeluxe :
Ce logiciel est un
pur bijou. Le pilotage du TX permet l'affichage automatique de la
fréquence de travail dans le carnet de trafic ainsi que le mode reste
à saisir l'indicatif et le prénom de l'OM... bref que du bonheur il y a
tout à portée de main...
je pilote aussi mon rotor !
Une modification très
simple à réaliser :
Je possède deux
FT897 et je voulais les piloter tous les deux avec la même interface
(solution économique !).
Comment faire ?
En commutant "TXD" et
"RXD" de la prise CAT et en reliant les deux masses au boitier !

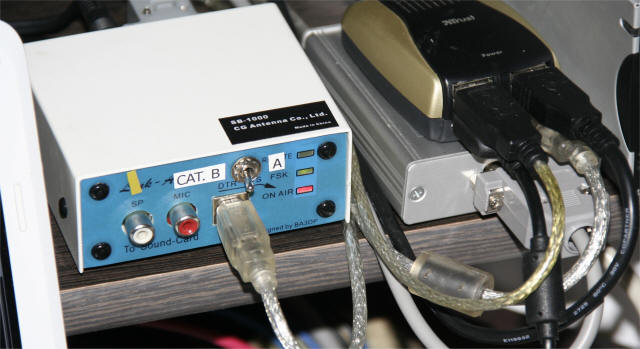

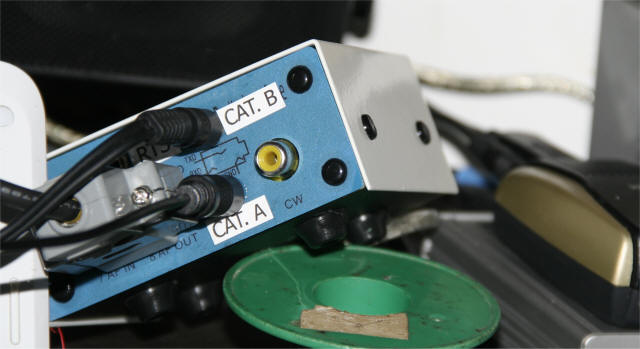

A cet effet, il suffit de rajouter
un interrupteur double on/off/on, de dessouder la prise CAT (jack
origine), de rajouter une nouvelle prise CAT et de rajouter
l'interrupteur...
