Antennes/HF antenna analyser MR300
Cet article a pour objectif de vous
aider tout en partageant mon expérience.
Depuis peu, j'ai fait l'acquisition
d'un analyseur d'antenne, le MR300.
Le prix est plus qu'abordable
comparé au matériel existant sur le marché seulement : 54,91€, prix rendu
TTC à la Réunion !
A ce prix là vous pourriez en acheter 5... hi !
Ce superbe outils s'achète ici :
https://www.banggood.com/fr/MR300-Digital-Shortwave-Antenna-Analyzer-Meter-Tester-1-60M-For-Ham-Radio-p-1133552.html?rmmds=myorder
Je dois dire que dans un premier temps,
j'ai été autant impressionné par l'outil que par le manque de doc.
Mais qu'à cela ne tienne, grâce à l'hydre de Lerne qu'est notre Internet et en
fouillant un peu, j'ai trouvé tout ce qu'il faut pour utiliser cet analyseur.
En additif à cette documentation,
j'ai le plaisir de vous proposer mon correctif...
Une fois le port Com configuré le logiciel installé et la documentation lue,
vous êtes presque prêt !
Correctif :
- mettre sous tension l'analyseur,
câble USB branché

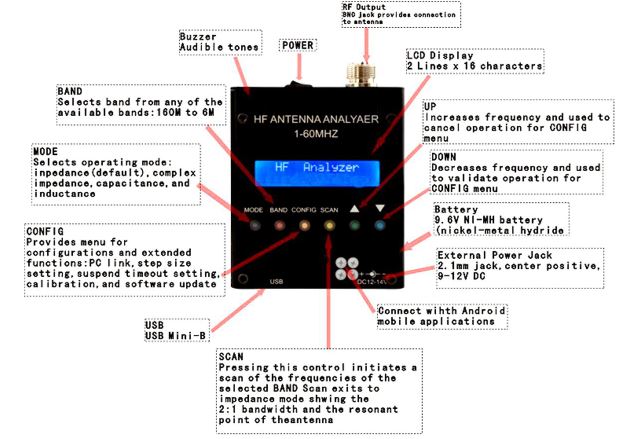

- appuyer sur le bouton CONFIG et
choisir dans le menu déroulant affiché "PC link"
- appuyer sur down (triangle
pointe vers le bas complètement à droite, s'affiche alors le message "PC
link", puis "Waiting link"
- sur votre PC, lancer
l'exécutable
HF Antenna Analyzer.exe
- sélectionner le port série à ouvrir (chez moi Com7), vérifier que
s'affiche le message suivant sur l'analyseur "PC link ON"
- sélectionner la bande de travail dans "Frequency band setup"

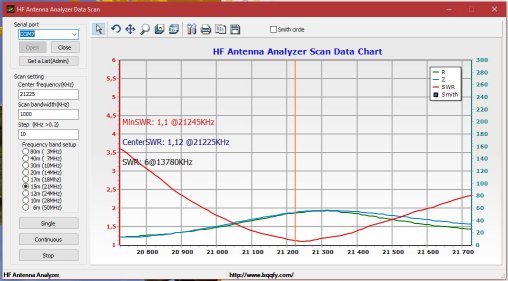

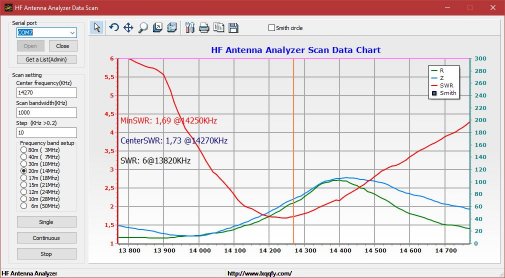

- lancer votre premier scan en
cliquant sur "Single"
Bon amusement.
Il est possible de faire des
mesures en "autonome" sur le toit par exemple au pied de l'aérien.
